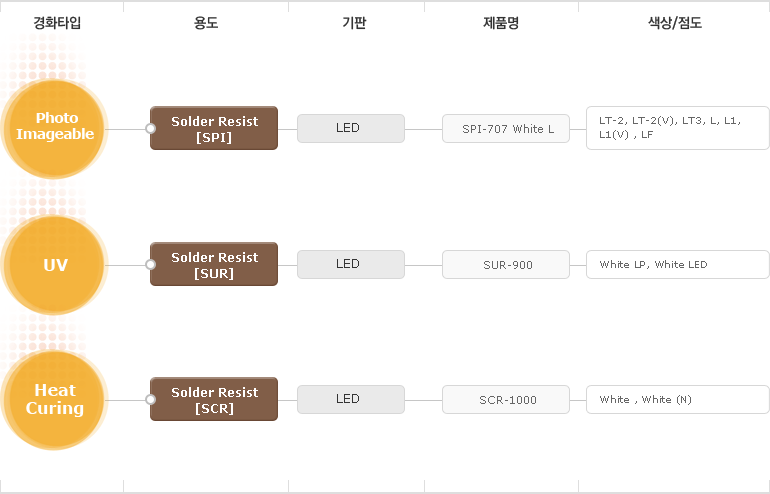

LED 잉크

LED잉크

707 White LED

사진현상형 솔더레지스트 잉크 LED (Liquid Photoimageable Solder Resist Ink for LED)

사진현상형 솔더 레지스트 Photoimage SPI-707 White L Series는 LED 실장 용도에 적합한 제품으로 고광택, 고백색도, 내변색성 및 우수한 은폐력을 가진 제품으로 기판의 재질이나 유연성 또는 요구되는 특성에 따라 선택 가능합니다.

구분 SPI-707 WHITE □
LF□ NL LT-□ L1
Viscosity(25˚C, VT-04F) 점도 150~300 PS
Reflectance
(@460nm, 20㎛ on CU) : 반사율
79~84% 83~85% 82~84% 84~86%
ΔE(280˚C X 3min X 3times,
in Convection oven) : 내변색성
<3 <2.0 <3 <1.7
Pre-Curing : 가건조 78˚C X 20min (One side)
Photo Exposure : 노광량 400~700 mJ/cm2
Post-curing : 최종경화 150˚C X 60min
Pencil hardness : 연필경도 ≥ 4H ≥ 5H
Coating Thickness
(after post-curing)
10~18㎛ 13~25㎛
Resistance to molten solder : 납내열성 260˚C X 10sec , 3times
Acid Resistance
(10Vol% H2SO4, 20˚C) : 내산성
≥ 30 min
Alkali Resistance
(5wt% NaOH, 20˚C) : 내알칼리성
≥ 30 min
Surface Resistance
(40˚C, 90% RH, 240hr) : 표면저항
≥ 1 X 1013Ω
Shelf life(20℃ in a dark Place)
: 유효 기간
6 months
Major Features : 주요 특징 유연성 고반사율 다양한 적용분야 우수한 내변색성, Display BLU에
적용

* Packing Unit : 1, 4 Kg

처음으로

IR UV LED

LED 전용 IR/UV 경화형 솔더레지스트 잉크 (IR / UV Curable Solder Resist Ink for LED)

LED 실장 용도에 적합한 제품으로 고광택, 고백색도, 내변색성 및 우수한 은폐력을 가진 제품입니다.
SUR-900 WHITE LP/LED 제품은 백색도와 내변색성이 우수하여 LED 삽입 기판용으로 적합한 UV 경화형 솔더 레지스트 입니다.

구분 SUR-900 White □ SCR-1000W
Specification LP(1st Printing)
/LED
(2nd Printing)
LP(1st Printing)
/LED(N)
(2nd Printing)
LE
(1st Printing)
1000W 1000 WHITE(N)
Viscosity(25˚C, VT-04F) : 점도 LP : 60~150
LED : 80~150
200~400
Reflectance(@460nm):반사율
-IR : 20㎛ on Cu
-UV : 1st 10㎛/ 2nd 15㎛
72~78% 81~83% 82~84% >90% >90%
ΔE(280˚C X 3min X 3times,
in Convection oven) : 내변색성
<4 <2.5 <2.5 <1 <1.5
Curing Type : 경화 조건 UV Curing (1000~1500 mJ/cm2)
(Mercury lamp 80W/cm, 3lamp)
UV Curing &
150˚C X 10min
150˚C X 60 min
Pencil hardness : 연필경도 ≥ 4 H ≥ 5 H
Resistance to molten solder
: 납내열성
260˚C X 10sec , 3times
Shelf life(20˚C in a dark Place)
: 유효기간
6 months
Major Features : 주요 특징 우수한 작업성 고반사율,
우수한 내변색성
편리한 공정 반사시트지
대응 고반사율
유연성

* Packing Unit : 1, 4 Kg
