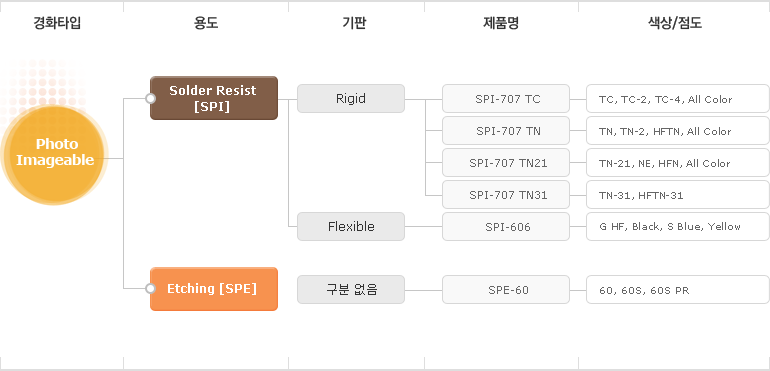

사진 현상형 잉크

사진현상형잉크

SPI-707

사진현상형 솔더레지스트 잉크 (Liquid Photoimageable Solder Resist Ink)

SPI-707은 사진현상형 솔더레지스트 잉크로서 해상력과 밀착력이 우수하며 HASL, ENIG, Tin 도금, OSP 등 다양한 표면처리에
우수한 제품입니다.

구분 SPI-707
General Type TC TN TN-21 TN-31 HK
Halogen-Free Type HFTC HFTN HFN HFTN31 HFHK
Color Green, Blue, S Blue, RED, Black
White, Brown, D-yellow, Clear
Green White
Viscosity(25˚C, VT-04F) : 점도 150~200 PS
Pencil hardness : 연필경도 ≥ 6H(Matt Type : ≥ 5H)
Adhesion (Cross-cut) : 밀착성 100 / 100
Resistance to molten solder : 납내열성 260˚C X 10sec, 3times
Finish treatment : 마감 처리 HASL/TIN/ENIG
Resolution
40㎛, 400mJ/cm2 : 해상성
60㎛ 60㎛ 50㎛ 50㎛ 80㎛
10vol% H₂SO₄, 20˚C : 내산성
5wt% NaOH, 20˚C : 내알칼리성
≥ 30min
Surface Resistance
(40˚C, 90% RH, 240hr) : 표면 저항
≥ 1 X 10 13
≥ 1 X 10 12
Shelf life(20˚C in a dark Place)
: 유효 기간
6 months
Major Features : 주요 특징 범용 우수한 HAST 내성 고해상성 고해상성,
우수한 도금성
우수한
열전도도

* Packing Unit : 1, 4 Kg

처음으로

SPI-707PKG

PKG용 사진현상형 솔더레지스트 잉크 (Liquid Photoimageable Solder Resist Ink For PKG)
구분 SPI-707 PKG
Color Green, Blue, Black
Pencil hardness ≥4H
Resistance to molten solder 260˚C X 10sec, 3times
Electroless gold plating Ni 3㎛. Au 0.03㎛
PCT resistance 2atm, 100% RH, 121˚C, 96hr
HAST(130˚C/85% RF/96hr) Initial value ≥ 1 X 1013Ω Conditioned ≥ 1 X 10 12Ω
CTE Below Tg 50 ~ 60ppm Above Tg 140 ~ 150ppm
Shelf life(20˚C in a dark Place) 6 months
Major Features : 주요 특징 고해상성, 고신뢰성

* Packing Unit : 1, 4 Kg

처음으로

SPI-606

플렉시블 솔더레지스트 잉크 (Flexible Solder Resist Ink For FPCB (LPISM/UV/IR Ink)

SPI-606 시리즈, SFR-600, SUF-20 시리즈는 플렉시블 솔더레지스트 잉크로서 우수한 내굴곡성을 보이며, 플렉시블 인쇄회로기판 제조에 적합한 솔더레지스트 잉크입니다.

구분 SPI-606 Series SFR-600 SUF-20□
Color Green, Yellow, S Blue, Black Green, White Transparent, Green, Blue, Black
Viscosity(25˚C, VT-04F) PS : 점도 150~250 200~350 80~150
Pot-life after the mixing
at 20˚C : 가사시간
8 hr 24hr 24hr
Pencil hardness : 연필경도 ≥ 4H ≥2H
Adhesion (JIS D0202) : 밀착성 100/100 (PET)
100/100 (PI)
100/100 (Cu)
Curing condition : 경화조건 400~700mJ
150˚CX 50 min
120˚C X 60~90 min UV Curing(1500mJ)
Resistance to molten
solder : 납내열성
260˚C X 10sec , 3times 260˚C X 5sec , 1times
Flexicility (after 180degrees bending) No Crack(1 pass)
Acid Resistance
(10Vol% H₂SO₄, 20˚C) : 내산성
≥ 30 min
Alkali Resistance
(5wt% NaOH, 20˚C) : 내알칼리성
≥ 30 min
Electroless gold plating : 도금성 Passed
( Ni 3㎛ , Au 0.03㎛)
- -
Surface Resistance
(40˚C, 90% RH, 240hr) : 표면 저항
1011Ω
Shelf life(20˚C in a dark Place)
: 유효기간
6 months
Major Features : 주요 특징 FPCB 용 PSR 잉크 우수한 밀착성 FPCB용 UV 경화형 잉크

* Packing Unit : 1, 4 Kg

처음으로

SPE-60

사진현상형 에칭레지스트 잉크 (Liquid Photoimageable Etching Resist Ink)

SPE-60은 사진현상형 에칭 레지스트 잉크로서 DRY FILM의 대용품으로 개발되었으며, 고품질의 해상도 회로를 얻을 수 있습니다.

구분 SPE-60 / SPE-60S SPE-60S PR
Color Clear(before Curing)
⇒ Violet(after curing)
Blue
Viscosity(25°C, VT-04F) : 점도 40~100
Photo Exposure : 노광량 30~100mJ/cm 2
Resolution ( 50~100mJ/cm2) 15~25
Pencil hardness : 연필경도 ≥ 2H
Removability of coating film
(5wt% NaOH, 50°C) : 코팅 박리
30 ~ 60 sec
Shelf life(20°C in a dark Place) : 유효 기간 6 months
Major Features : 주요 특징 고해상성, 알칼리 박리 용이, 우수한 내산성 Dry Film 대용
Fine Pattern (Resolution 20/20㎛)
TSP용

* Packing Unit : 1, 4 Kg
